焊接变压器

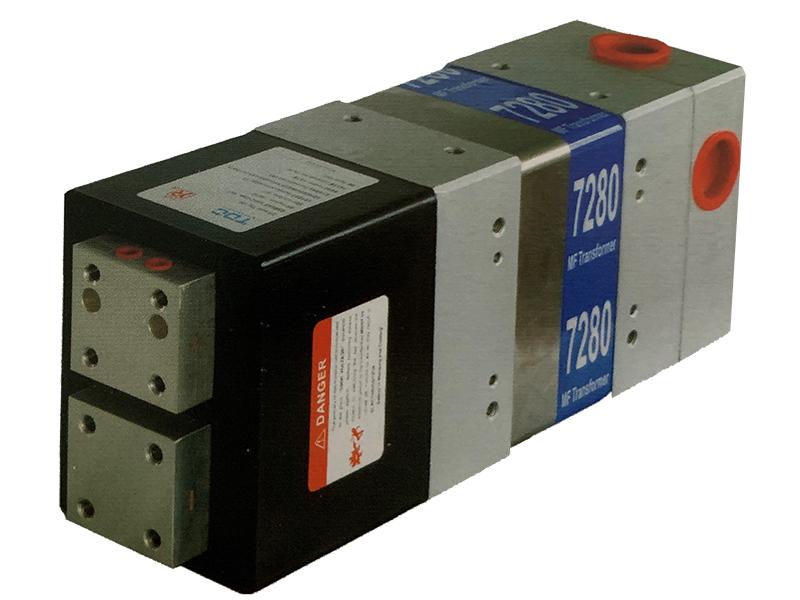

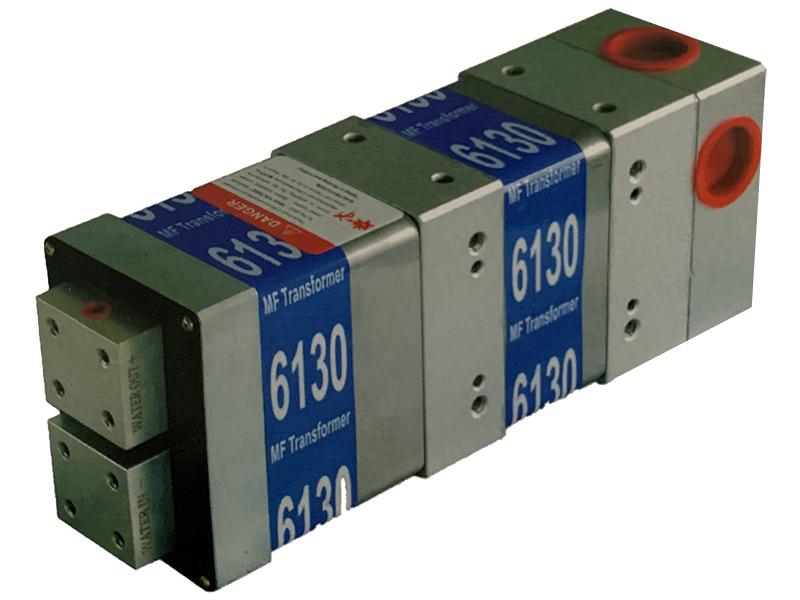

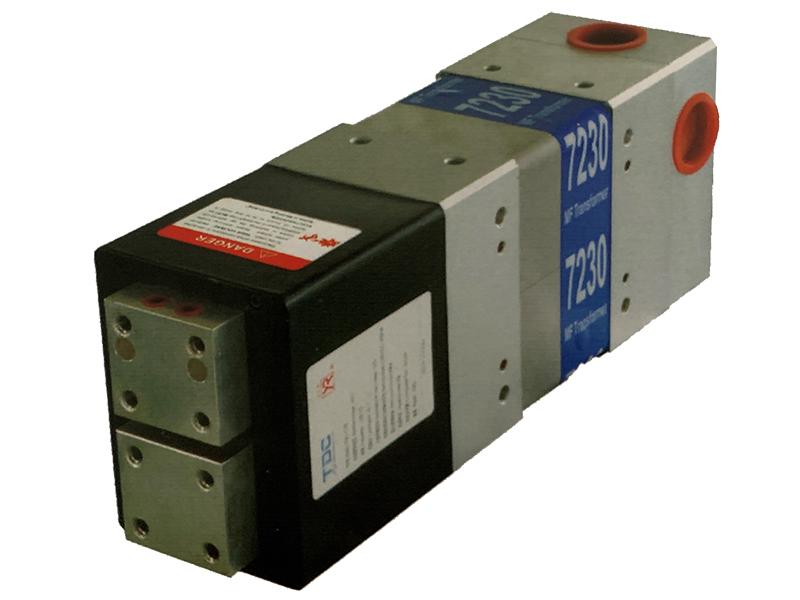

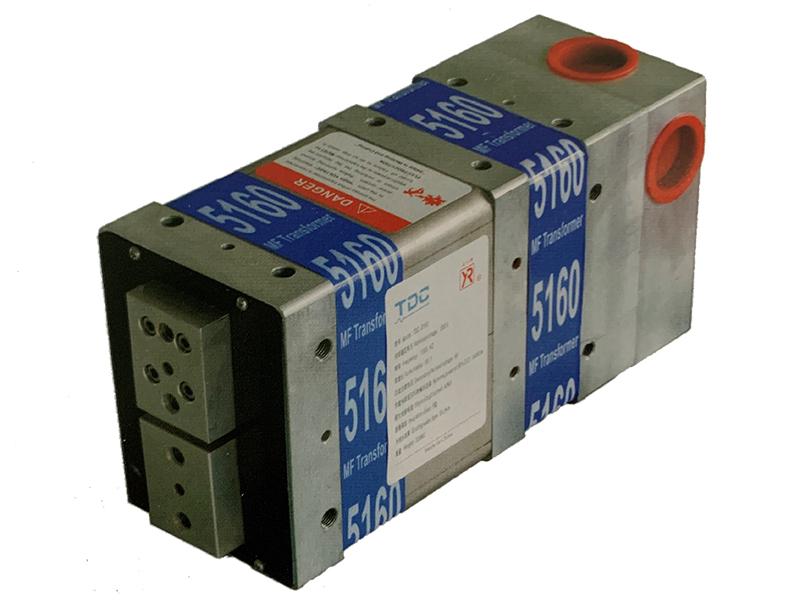

中频逆变器

•

•

•

•

额定功率20% 占空比KVA	最大短路电流KA	次级空载电压V	匝数比	绝缘等级	重量Kg
90	29	8.41	62:1	F	23
130	37	10	50:1	F	29
170	52	11.3	44:1	F	34
230	60	12.5	40:1	F	50
280	70	13.1	38:1	F	60

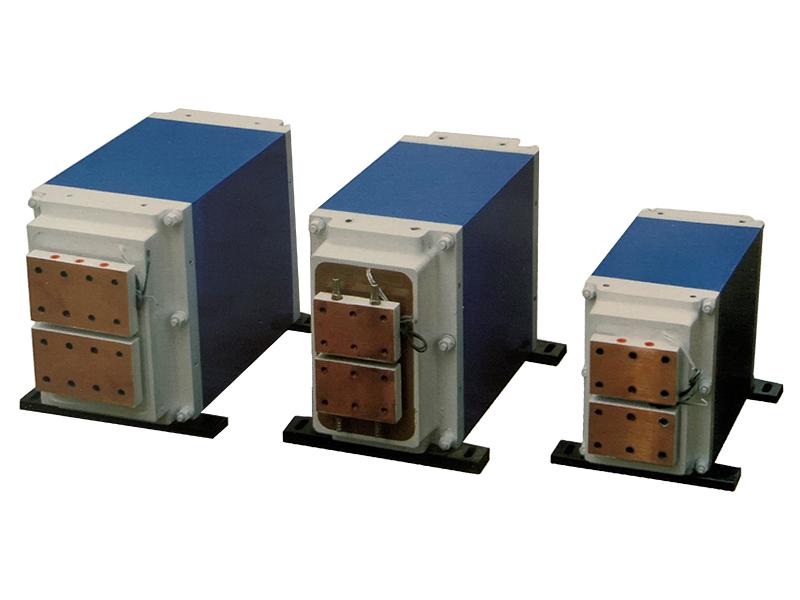

交流变压器

•

额定功率50% 占空比	最大短路电流	次级空载电压	额定输入电流
63 KVA	26 KA	6.02V	131 A
100 KVA	35 KA	8.0 V	263 A
160 KVA	46 KA	4.5-9.04	421 A
200 KVA	53 KA	5.9-11.04V	526 A
350 KVA	63 KA	7.0-13.5V	921 A

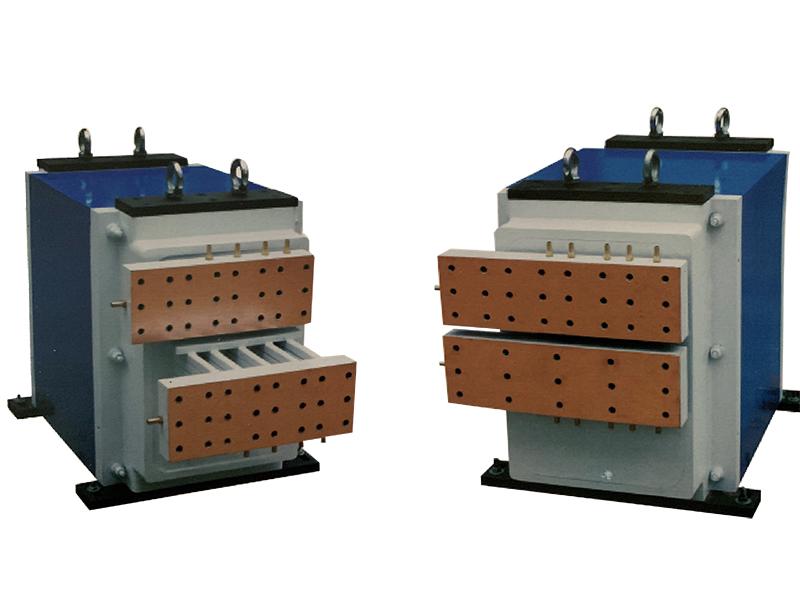

交流变压器

•

额定功率	负载持续率	次级空载电压	额定输入电流
400 KVA	50%	7.0-13.5V	1053 A
800 KVA	50%	5.9V-15.8V	2105 A
1000 KVA	50%	5.9V-15.8V	2631 A

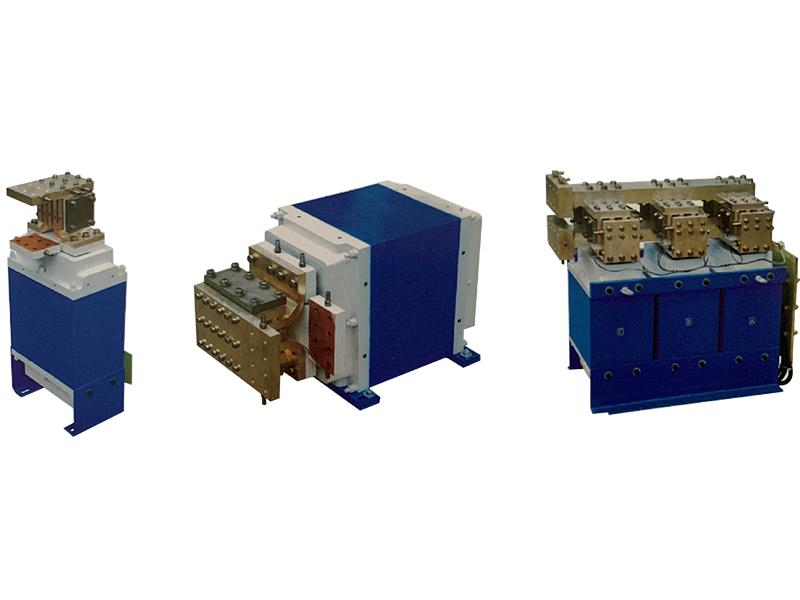

直流变压器

•

额定功率KVA	负载持续率	次级空载电压	额定输入电流A
100	50%	7.3V-9.5 V	197
160	50%	5.9 V-11.8V	263
200	50%	10.5V-12.6V	328
250	50%	10.8V-13.6V	421
