轮辋焊接线

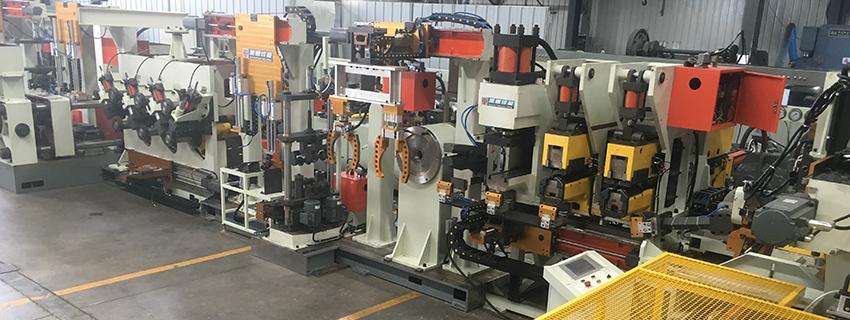

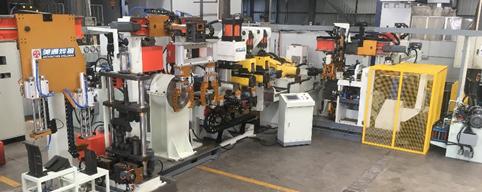

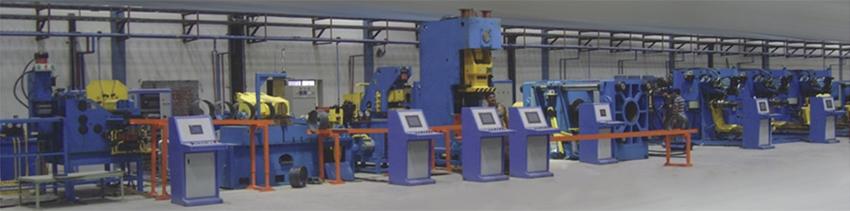

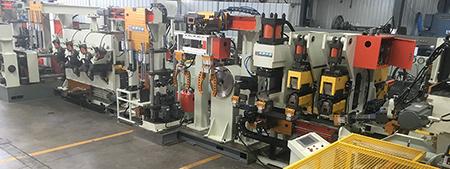

全自动轮辋焊接、成型、压装生产线：

我们使用最先进的技术进行全自动轮辋焊接，成型和压力装配：

自动供纸 - 打标，卷取机和平整机 - 对焊机 - 修边机 - 边缘压区 - 扩口 - 边缘调节器 -  3辊成型机 - 扩展器 - 边缘调节器 - 焊机位置定位器 - 漏气测试 - 盘式自动装载系统 - 装配压力机

10“~12”边缘焊接线规格
轮辋焊接线
  • 轮辋座直径 - 10“~12”
  • 条带宽度 - 70~180 mm
  • 厚度--1.8 mm~3.0 mm
  • 生产率100％ - 6s /份
13“~18”轮辋焊接线规格
轮辋焊接线
  • 轮缘座直径 - 13“~18”
  • 条带宽度 - 160~280 mm
  • 厚度--2.0 mm~4.0 mm
  • 生产率100％ - 6s /份
车轮生产线设备
轮辋焊接线

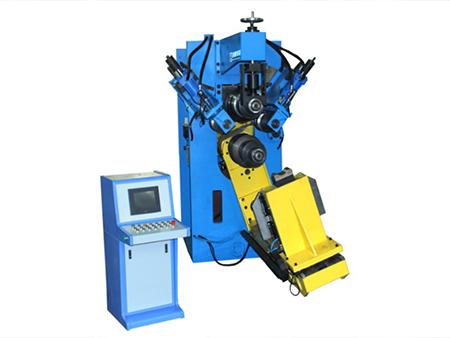

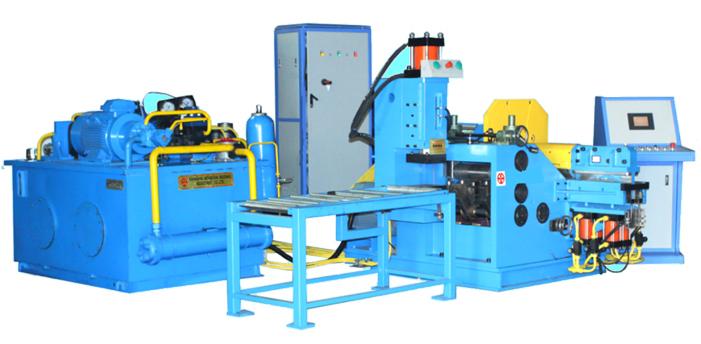

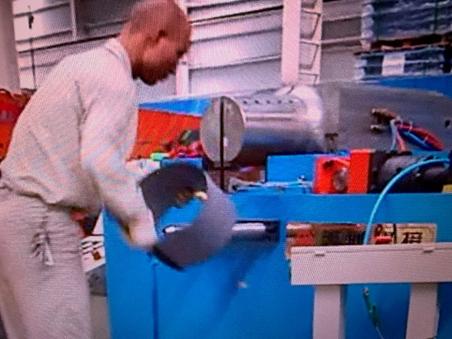

A). 打标，卷绕和压平机
  • 轮辋焊接线

标记，卷绕和展平机器由扁平条带形成卷绕的箍。 在机器的进给部分处将卷取机集成到卷取机中，并且在间隙的两侧上制造具有短的平坦部分的盘绕箍，从而允许使用扁平夹紧和焊接电极来产生焊接。

轮辋直径 10'-18' 16'-24' 22'-38'
轮辋宽度 4'-8' 3.5'-13' 7'-20'
最小直径 Φ220 Φ300 Φ400
轮辋厚度 2~5mm 2~5mm 5~10mm
最大宽度 320mm 430mm 650mm
功率 7.5KW 11KW 15KW
动力液压单元 11KW 15KW 18.5KW
最大液压压力 25MPa 25MPa 25MPa

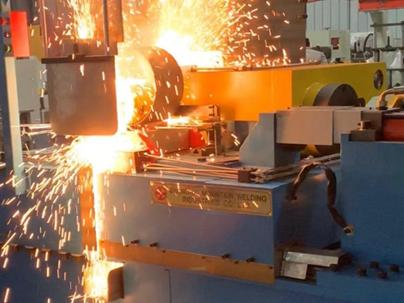

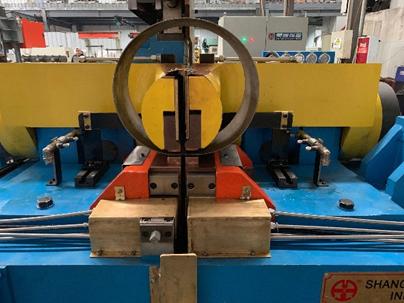

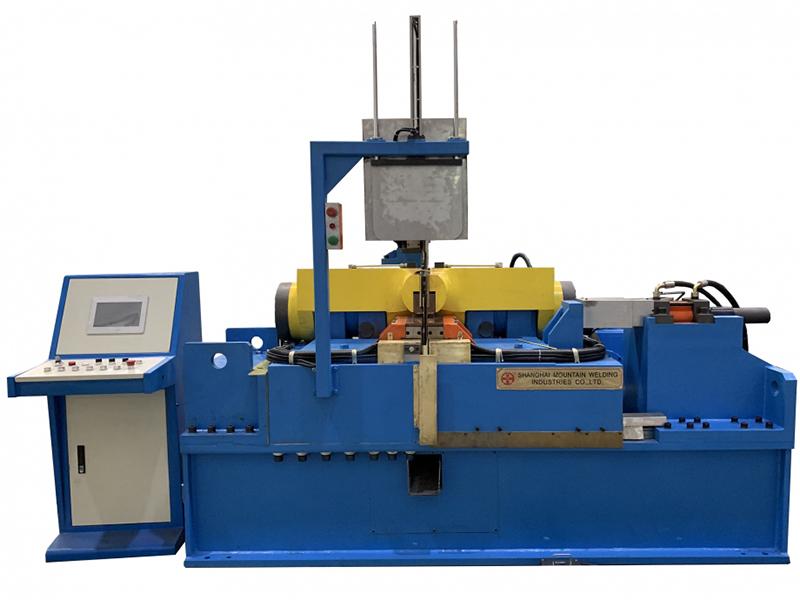

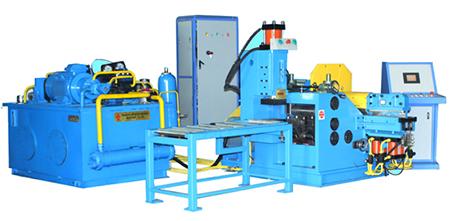

B). 交流对焊机
  • 轮辋焊接线
  • 轮辋焊接线
  • 轮辋焊接线
类型 UNC-400 UNC-800 UNC-1000 UNC-1600
额定功率 400KVA 800 KVA 1000 KVA 1600 KVA
最小直径 250mm 300mm 500mm 500mm
最大宽度 320mm 430mm 650mm 650mm
最大截面 1800m㎡ 2150m㎡ 3750m㎡ 4000m㎡
最大加紧力 500KN 700KN 800KN 1200KN
最大顶锻力 250KN 350KN 400KN 600KN

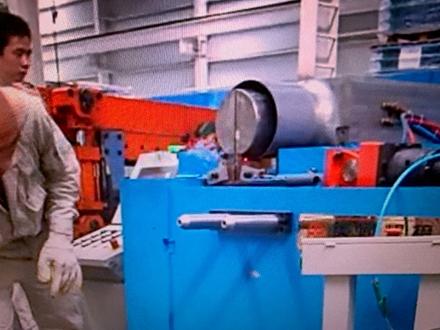

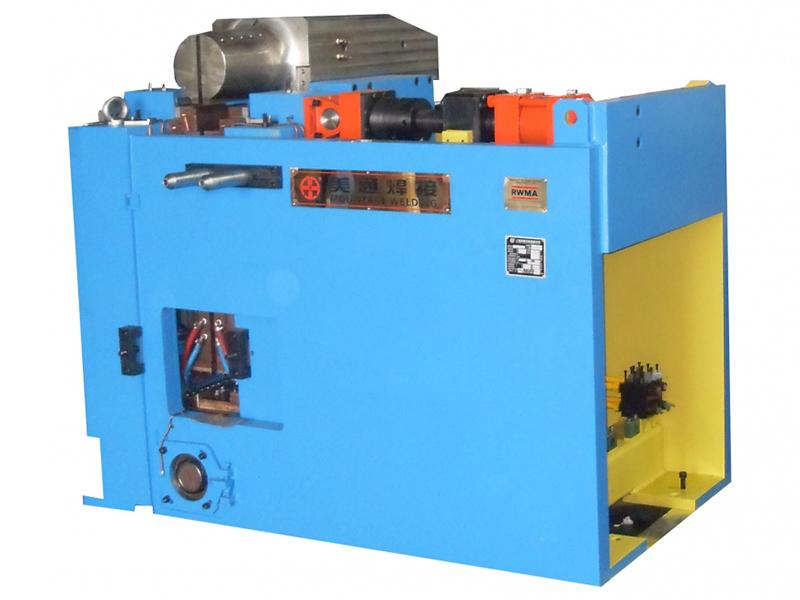

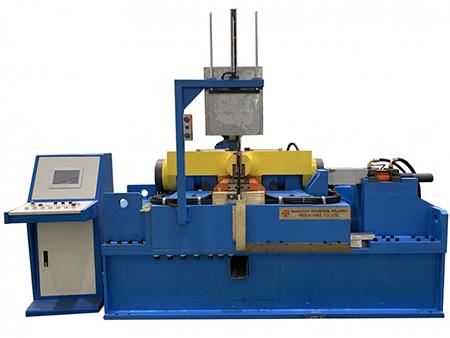

C). 直流无闪光对焊机
  • 轮辋焊接线
  • 轮辋焊接线
  • 轮辋焊接线
类型 UZC-750 UZC-1500 UZC-3000 UZC-4000
额定功率 750KVA 1500KVA 3000KVA 4000KVA
最小直径 230mm 250mm 450mm 500mm
最大宽度 220mm 320mm 500mm 600mm
最大截面 800m㎡ 1500m㎡ 3000m㎡ 3850m㎡
最大加紧力 400KN 500KN 800KN 1000KN
最大顶锻力 200KN 250KN 400KN 500KN

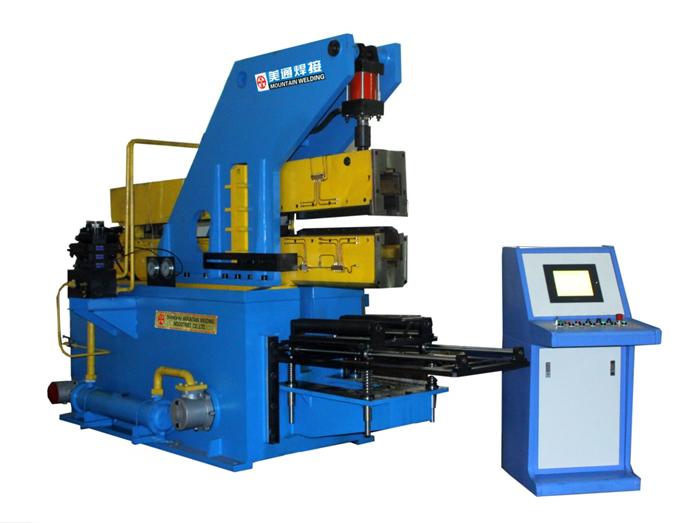

D). 微调压平机
  • 轮辋焊接线
焊机最大宽度 5mm 6mm
焊机最大高度 5mm 7mm
刨刀数量 3 3
刨刀宽度 20mm 25mm
压光辊直径 102mm 102mm
夹紧力 12.5T 21T
微调力 12.5T 21T
箍宽 450mm 650mm
液压站电机功率 22Kw 30Kw
E). 火炬压榨机
  • 轮辋焊接线
  • 轮辋焊接线

火炬压榨机是一种具有自动装/卸系统的卧式机器，用于高速生产线中，用于对卷制和焊接的箍进行初始扩口，以开始轮辋成型操作。

主要规格和技术数据：
  • 喇叭孔直径：10-32英寸
  • 喇叭孔宽度：2-28英寸

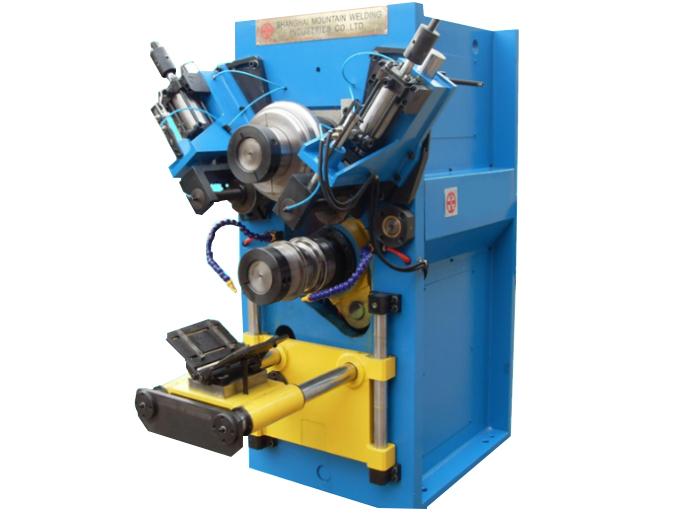

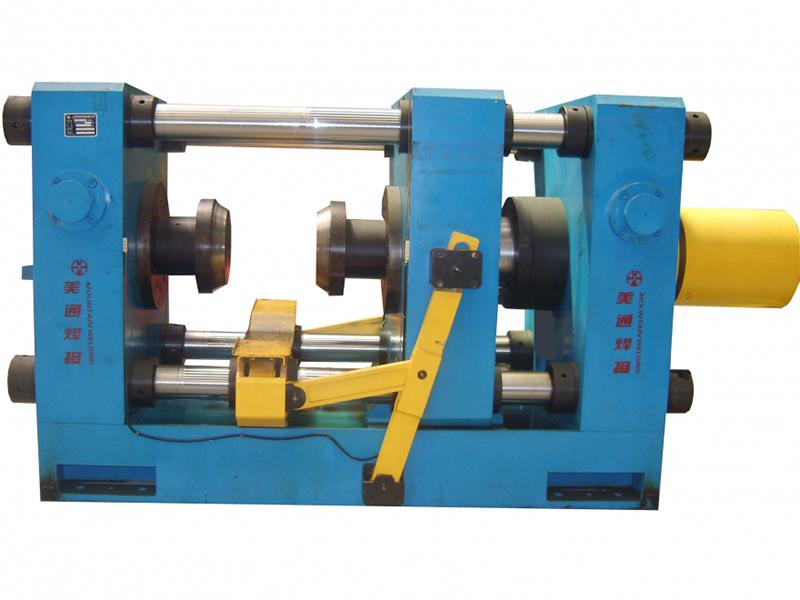

F). 辊式成型机
  • 轮辋焊接线
  • 轮辋焊接线
轮辋直径 10'-14' 12'-18' 19.5'-38'
轮辋宽度 2'-5' 3.5'-13' 5.25'-20'
厚度 1.8-3.5mm 2-5mm 3-10mm
轴径 120mm 150mm 200mm
轴扭转力矩 1400Nm 1600Nm 2250Nm
调整范围 ±2.6mm ±3mm ±5mm
下轴工作速度 2-10mm/s 2-10mm/s 2-10mm/s
下轴提升力 200KN 266KN 400KN
两轴工作距离 240mm 270mm 340mm
轴转速 200rpm 130rpm 130rpm

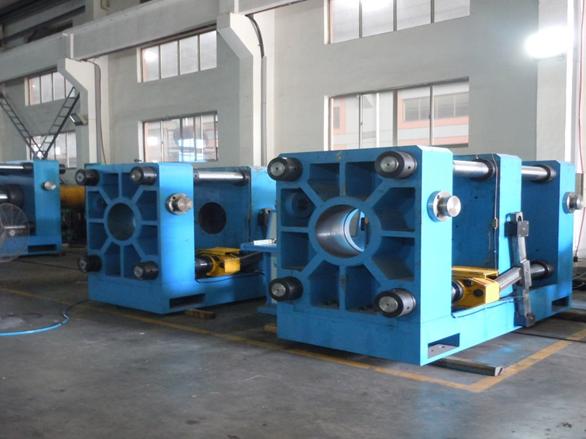

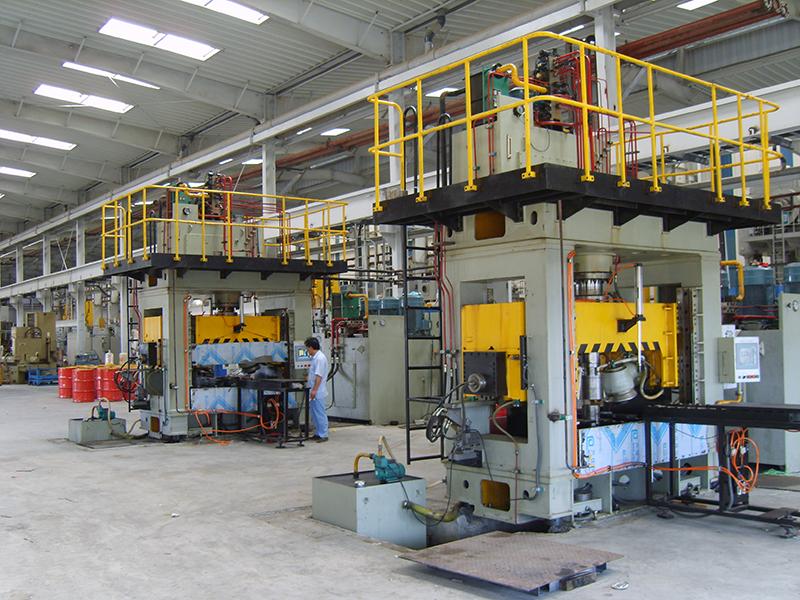

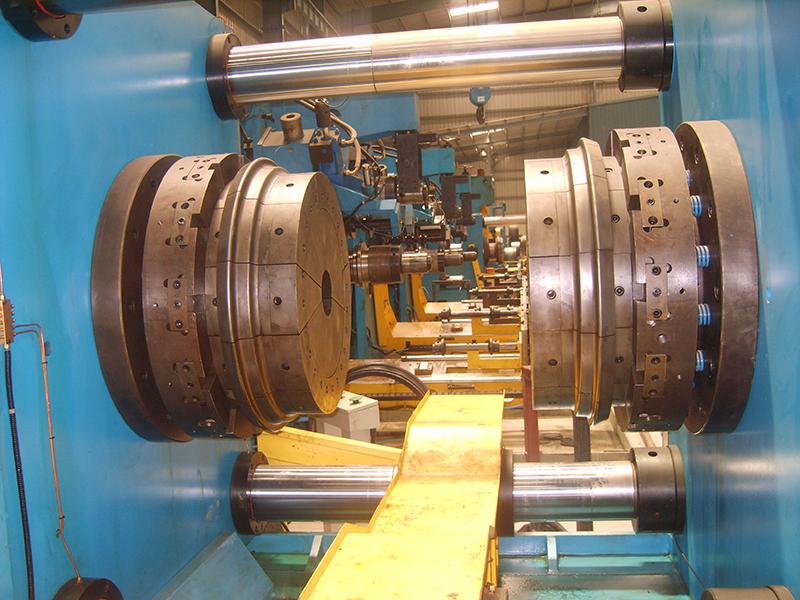

G). EXPANDING Hor. PRESS
  • 轮辋焊接线
  • 轮辋焊接线
规格:
轮辋管直径 10 ～ 32 英寸
轮圈扩展宽度 2 ～ 28 英寸
100 吨压机 200 吨压机 300 吨压机 500 吨压机
H). FLOW FORMER
  • 轮辋焊接线
技术参数:
SN. 项目 单位 规格
1 毛坯直径 mm 450-630
2 毛坯厚度 mm 8-16
3 纺织部件直径 mm 450-680
4 纺纱部件最大高度 mm 140
5 主轴转速 r/min 450-300
6 主轴功率 KW 200
7 重量 Kg 30000

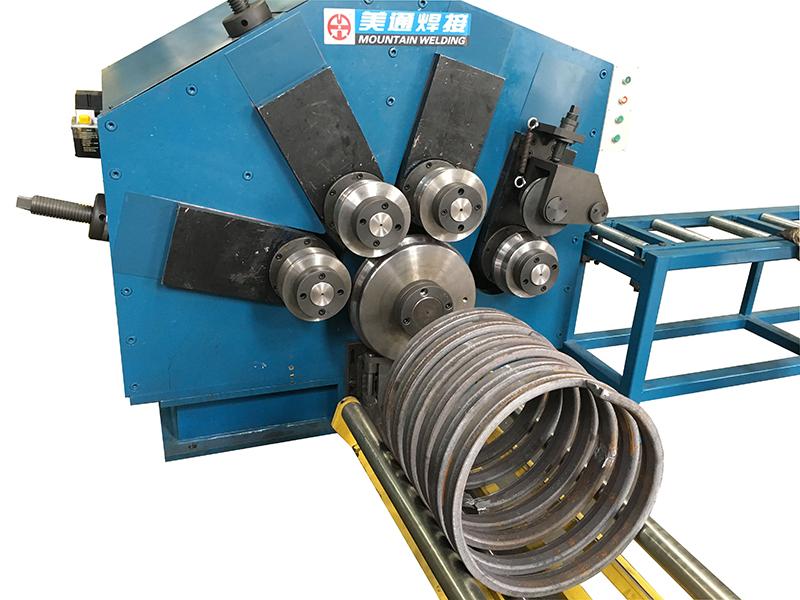

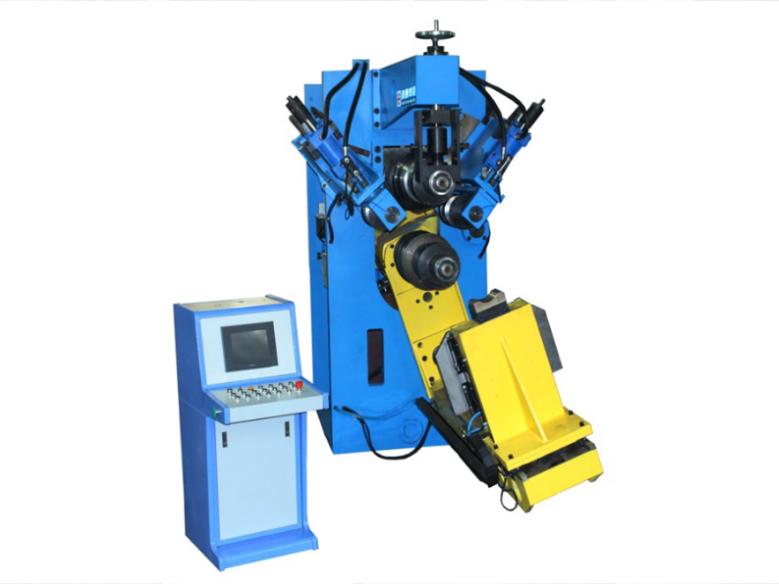

I). 挡圈卷圆机
  • 轮辋焊接线
名 称 数 值 单 位
滚制零件最大截面面积 800 mm2
滚制最小直径 508 mm
滚制最大直径 610 mm
上滚轴与下滚轴最小轴距 290 mm
上滚轴设计调节量 70 mm
工件导入离地高度 800 mm
下滚轮轴转速 13.1 r/min
上滚轮轴转速 22.31 r/min
下滚轮轴 装模尺寸 直径×长度 ∮140×100 mm
上滚轮轴 装模尺寸 直径×长度 ∮90×90 mm
电动机功率 Y200L1-6 18.5 KW

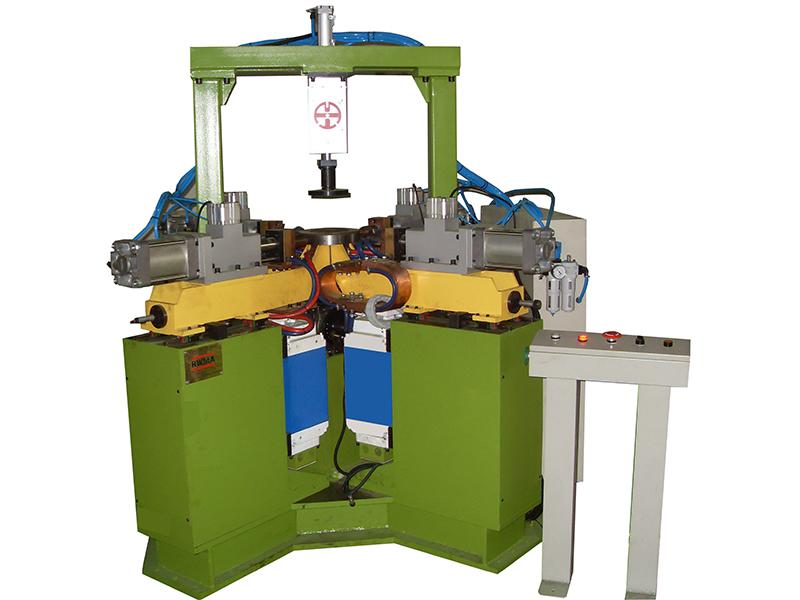

J). 多点组合焊机
  • 轮辋焊接线
型号 TN 4 X 63
设备细节 轴点焊机用于24个点的钢圈焊接，带有控制装置和63KVA，每个额定容量可通过带有驱动装置，均分旋转凸轮装置的分度夹具焊接24个点。
机器循环时间 20秒 包括装载和卸载
变压器额定容量 4X63KVA
占空比 50%.
电极行程最小 75.0mm
电极压力 600 Kgf @ 0.5 MPa
PLC控制器 西门子
焊接控制器 Miyachi 型210或110用于设置所有焊接参数
